Замер сопротивления
изоляции
Профессиональное измерение сопротивления изоляции кабелей, электродвигателей, трансформаторов, электрощитового оборудования. Выявление скрытых дефектов и утечек тока.

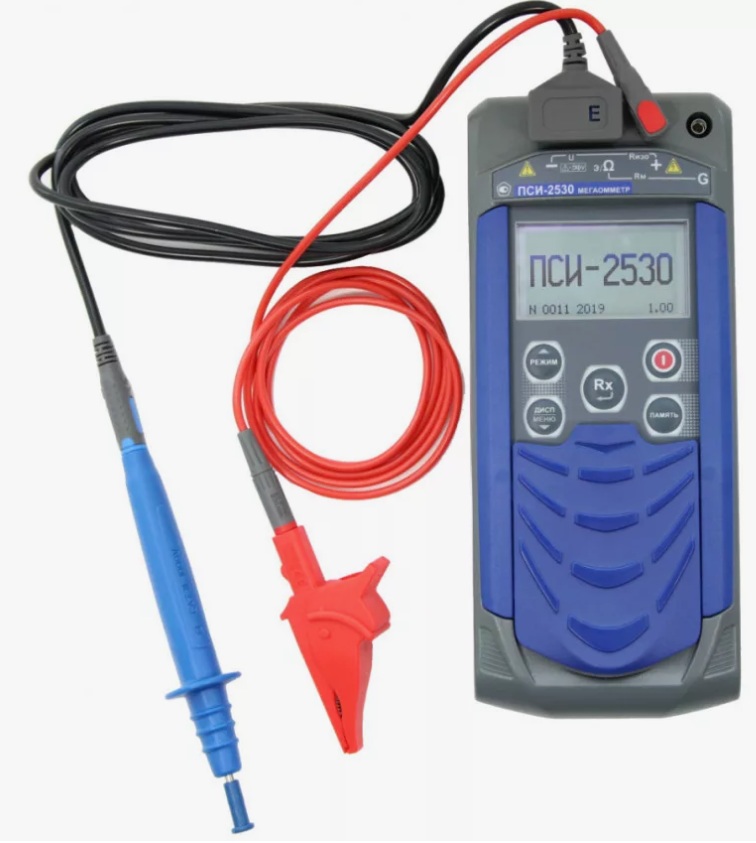

Мегаомметр ПСИ-2530
Для замера сопротивления изоляции мы используем профессиональный мегаомметр ПСИ-2530. Прибор позволяет выполнять измерения при различных испытательных напряжениях до 2500 В, что необходимо для проверки изоляции силовых кабелей, обмоток двигателей и трансформаторов.
- Диапазон измерения: 0,01 МОм — 20 ТОм
- Испытательное напряжение: 100, 250, 500, 1000, 2500 В
- Погрешность: ±2%
- Память на 500 измерений
- Автоматический расчет коэффициента абсорбции (DAR) и поляризации (PI)
Что такое замер сопротивления изоляции?
Измерение сопротивления изоляции — это диагностическая процедура, позволяющая оценить состояние изоляционного покрытия токоведущих частей. Низкое сопротивление изоляции указывает на утечку тока, старение материала, повреждение или увлажнение изоляции.
Согласно ПУЭ и ПТЭЭП, сопротивление изоляции силовых кабелей, электродвигателей и распределительных устройств должно проверяться при вводе в эксплуатацию и периодически в процессе работы. Нормируемые значения зависят от напряжения электроустановки.
Когда необходим замер сопротивления изоляции?
- После монтажа новой электропроводки или кабельных линий
- При вводе объекта в эксплуатацию
- В рамках периодической проверки электроустановок (раз в 1-3 года)
- После аварийного отключения, короткого замыкания
- При подготовке к проверке Ростехнадзора
- Для поиска мест повреждения изоляции
Что вы получите?
- Протокол измерений — официальный документ установленного образца
- Заключение о соответствии нормам ПУЭ и ПТЭЭП
- Рекомендации по замене или ремонту повреждённых участков
- Расчет коэффициентов абсорбции (DAR) и поляризации (PI) для двигателей и трансформаторов
Нормы сопротивления изоляции (ПУЭ)
- Кабельные линии до 1000 В — не менее 0,5 МОм
- Электродвигатели до 1000 В — не менее 1 МОм при нагретом состоянии
- Распределительные щиты, шины — не менее 1 МОм
- Вторичные цепи — не менее 1 МОм
- Коэффициент абсорбции DAR — не менее 1,3 (для двигателей)
- Коэффициент поляризации PI — не менее 1,5 (для высоковольтного оборудования)
Важная информация
0,5 МОм — кабели до 1000В
1 МОм — двигатели, щиты
Как мы выполняем замер сопротивления изоляции
Выезд на объект
Инженер приезжает с мегаомметром ПСИ-2530
Отключение и подготовка
Обесточиваем оборудование, разряжаем ёмкости
Проведение измерений
Выполняем замеры на всех требуемых участках
Оформление протокола
Предоставляем официальный протокол с печатью
