Замер петли
фаза-ноль
Профессиональное измерение сопротивления петли "фаза-ноль" для проверки селективности и надежности срабатывания автоматических выключателей при коротком замыкании.
Измеритель ИФН-300

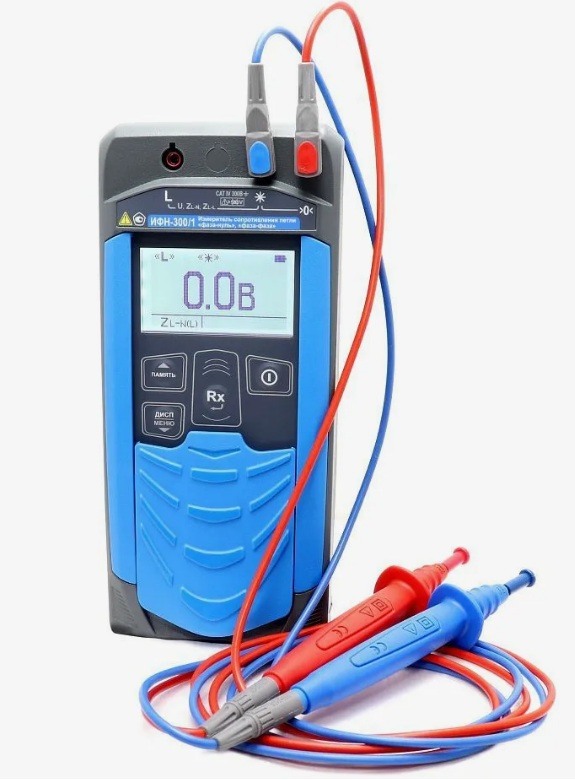

Для замера петли фаза-ноль мы используем профессиональный измеритель ИФН-300. Прибор позволяет измерять сопротивление петли "фаза-ноль" в однофазных и трехфазных сетях без отключения напряжения, рассчитывать ожидаемый ток короткого замыкания и проверять соответствие автоматических выключателей.
- Диапазон измерения: 0,01 Ом — 1999 Ом
- Ток измерения: до 10 А
- Погрешность: ±2%
- Расчет ожидаемого тока КЗ (Iкз)
- Работа без отключения напряжения
Что такое замер петли фаза-ноль?
Измерение сопротивления петли "фаза-ноль" — это диагностическая процедура, позволяющая определить полное сопротивление цепи от источника питания до точки короткого замыкания. На основании полученных данных рассчитывается ожидаемый ток короткого замыкания (Iкз).
Согласно ПУЭ (п. 1.7.79) и ПТЭЭП, ток однофазного короткого замыкания должен превышать номинальный ток автоматического выключателя не менее чем в 1,1 раза (для характеристики C — в 5-10 раз, для B — в 3-5 раз). Это гарантирует надежное отключение аварийного участка цепи.
Когда необходим замер петли фаза-ноль?
- После монтажа новой электропроводки или кабельных линий
- При вводе объекта в эксплуатацию
- В рамках периодической проверки электроустановок (раз в 1-3 года)
- После замены автоматических выключателей
- При ложных срабатываниях или несрабатывании защиты
- При подготовке к проверке Ростехнадзора
Что вы получите?
- Протокол измерений — официальный документ установленного образца
- Расчет ожидаемого тока короткого замыкания (Iкз)
- Заключение о соответствии номиналам автоматических выключателей
- Рекомендации по замене автоматических выключателей при несоответствии
Как рассчитывается защита?
- Автомат с характеристикой B: Iкз должен быть ≥ 3-5 × Iном
- Автомат с характеристикой C: Iкз должен быть ≥ 5-10 × Iном
- Автомат с характеристикой D: Iкз должен быть ≥ 10-20 × Iном
- Пример: Для автомата C16 (16А) требуется Iкз ≥ 80А (16×5)
Важная информация
Iкз ≥ 1,1 × Iном для автомата
Iкз ≥ 3 × Iном для предохранителя
Как мы выполняем замер петли фаза-ноль
Выезд на объект

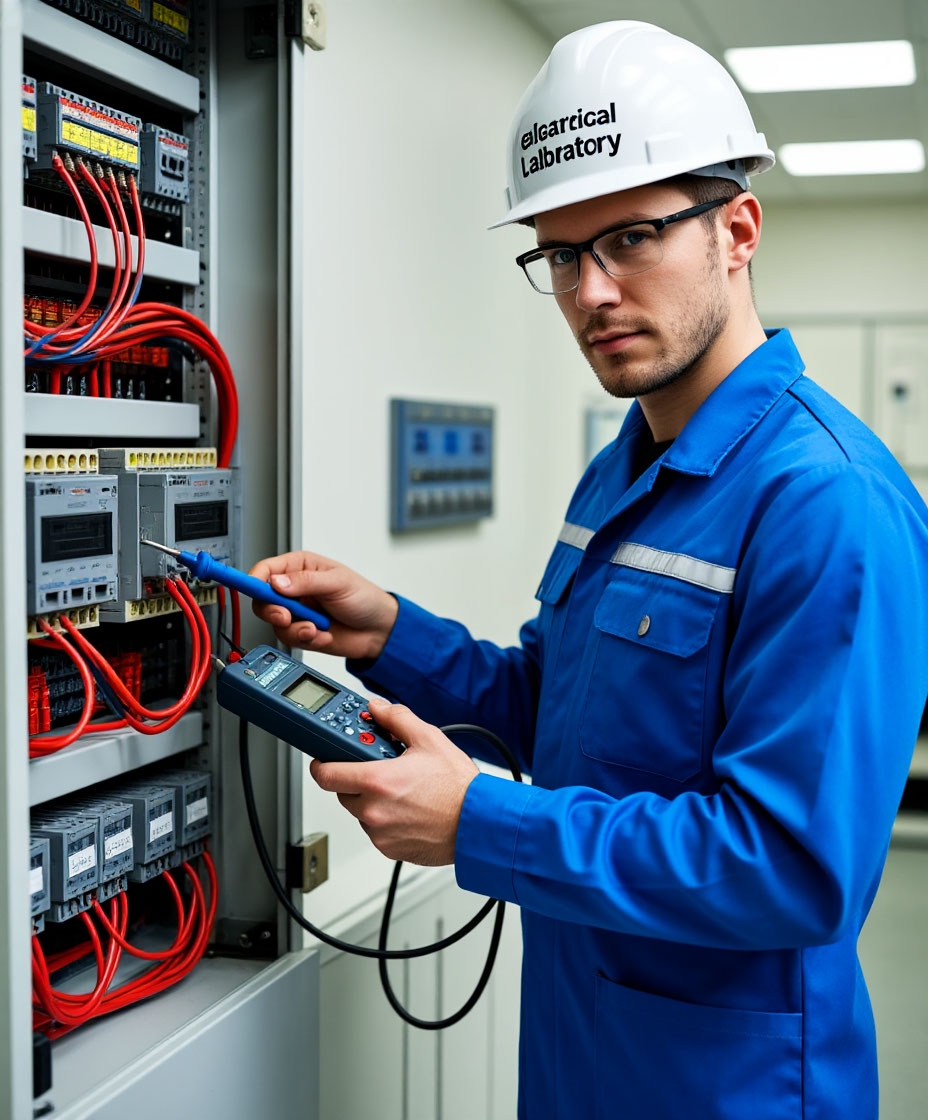

Инженер приезжает с измерителем ИФН-300
Подключение прибора
Подключаемся к розетке или клеммам щита
Проведение измерений
Выполняем замеры на всех розетках и линиях
Оформление протокола
Предоставляем протокол с расчетом Iкз
