Испытание УЗО
(устройств защитного отключения)
Профессиональная проверка работоспособности УЗО: измерение времени срабатывания, тока утечки, проверка механизма "Тест". Обеспечиваем безопасность людей и оборудования.

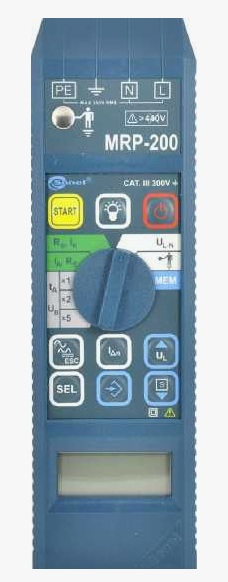

Тестер УЗО MRP-200
Для испытания УЗО мы используем профессиональный тестер MRP-200. Прибор позволяет измерять время срабатывания УЗО при различных значениях тока утечки, проверять напряжение срабатывания и корректность подключения фаз.
- Измерение времени отключения: 0-300 мс
- Ток тестирования: 10/30/100/300/500 мА
- Погрешность: ±2%
- Автоматический выбор типа УЗО (AC, A, B)
- Проверка по кнопке "Тест" и принудительное отключение
Что такое испытание УЗО?
Испытание УЗО (устройства защитного отключения) — это проверка его работоспособности и соответствия техническим характеристикам. УЗО предназначено для защиты человека от поражения электрическим током при утечках на корпус или землю.
Согласно ПУЭ (п. 7.1.83) и ПТЭЭП, УЗО должны проверяться при вводе в эксплуатацию и периодически в процессе эксплуатации (не реже 1 раза в 3 месяца — нажатием кнопки "Тест", и не реже 1 раза в год — инструментальными измерениями).
Какие параметры проверяются?
- Время срабатывания — должно быть не более 300 мс (для селективных УЗО типа S — не более 500 мс)
- Ток утечки срабатывания — должен соответствовать номиналу УЗО (10, 30, 100, 300, 500 мА)
- Работоспособность кнопки "Тест" — механическая проверка
- Правильность подключения — фаза и ноль должны быть подключены корректно
- Напряжение срабатывания — при пониженном напряжении УЗО должно работать
Когда необходимо испытание УЗО?
- После монтажа нового УЗО или замены существующего
- При вводе объекта в эксплуатацию
- В рамках периодической проверки электроустановок (ежегодно)
- При ложных срабатываниях или несрабатывании УЗО
- После удара молнии или перенапряжения в сети
- При подготовке к проверке Ростехнадзора
Что вы получите?
- Протокол испытаний УЗО — официальный документ установленного образца
- Заключение о соответствии нормам ПУЭ и ПТЭЭП
- Рекомендации по замене неисправных УЗО
- Маркировка исправных УЗО — дата следующей проверки
Нормы времени срабатывания УЗО (ПУЭ)
- Обычное УЗО — время отключения ≤ 300 мс
- Селективное УЗО (тип S) — время отключения ≤ 500 мс (с задержкой)
- Для дифференциальных автоматов — время отключения ≤ 300 мс
- Для медицинских УЗО — время отключения ≤ 30 мс
Важная информация
Время срабатывания ≤ 300 мс
Периодичность: ежегодно

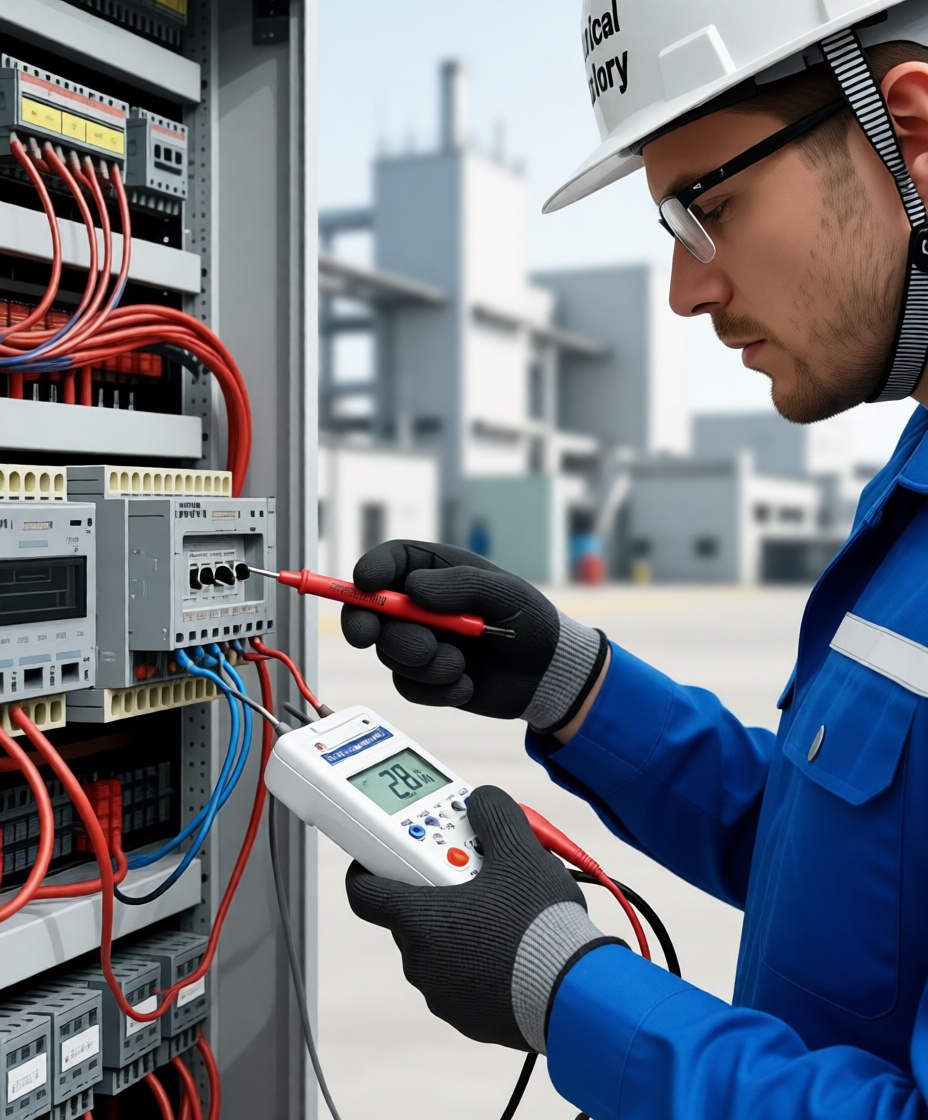

Как мы проводим испытание УЗО
Визуальный осмотр
Проверяем целостность корпуса, маркировку, подключение
Проверка кнопкой "Тест"
Нажимаем кнопку, УЗО должно отключиться
Измерение параметров
Тестером MRP-200 измеряем время и ток срабатывания
Оформление протокола
Предоставляем официальный протокол с печатью
