Определение удельного
сопротивления грунта
Профессиональное измерение удельного электрического сопротивления грунта для проектирования заземляющих устройств, молниезащиты и катодной защиты.

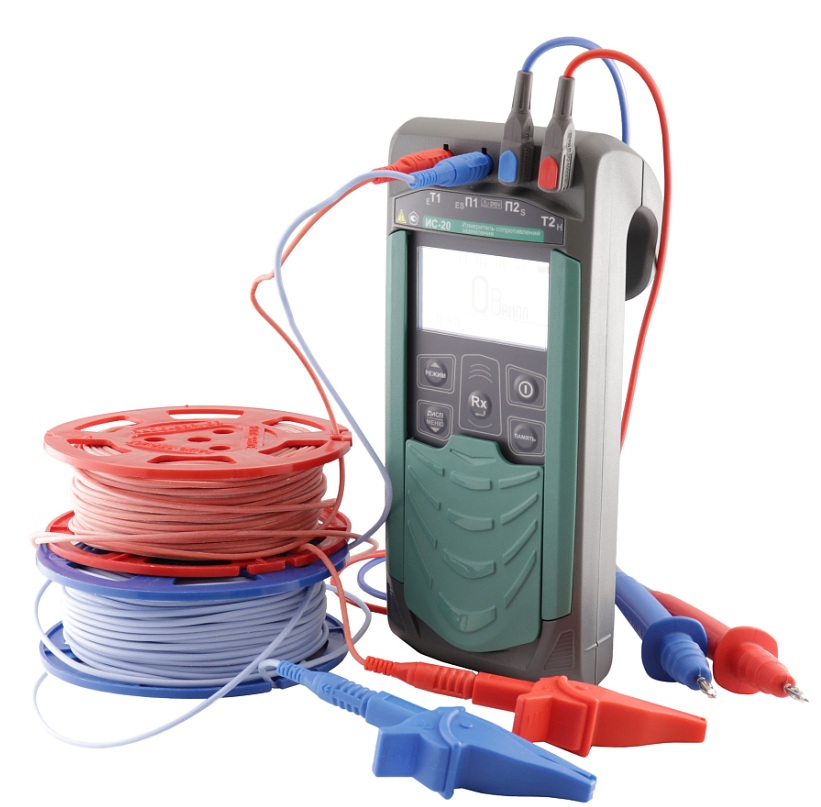

Измеритель ИС-10
Для определения удельного сопротивления грунта мы используем профессиональный измеритель ИС-10. Прибор позволяет выполнять измерения по методу Веннера (4-х электродная схема) на различных глубинах зондирования.
- Диапазон измерения: 0,01 Ом·м — 10000 Ом·м
- Метод измерения: 4-х электродный (Веннера)
- Погрешность: ±2%
- Глубина зондирования: до 50 м
- Автоматический расчёт ρ (Ом·м)
Что такое удельное сопротивление грунта?
Удельное электрическое сопротивление грунта (ρ) — это физическая величина, характеризующая способность грунта проводить электрический ток. Измеряется в Ом·м. Этот параметр является основным при проектировании заземляющих устройств, систем молниезащиты и катодной защиты.
Согласно ПУЭ (п. 1.7.101-1.7.105) и ГОСТ Р 50571.5.54-2013, определение удельного сопротивления грунта обязательно при проектировании новых заземляющих устройств и реконструкции существующих. Измерения проводятся методом Веннера (4-х электродная схема) на разных глубинах.
Зачем нужно определять удельное сопротивление грунта?
- Для расчета сопротивления заземляющего устройства до начала проектирования
- Для выбора оптимальной конструкции заземлителя (глубина, количество электродов)
- Для проектирования систем молниезащиты (категория молниезащиты)
- Для расчёта катодной защиты трубопроводов и резервуаров
- Для оценки коррозионной активности грунта
- Для получения технических условий на присоединение к сетям
Как проводится измерение?
Измерение выполняется методом Веннера — четырёхэлектродная схема зондирования. Четыре электрода устанавливаются на одной линии на одинаковом расстоянии "a" друг от друга. Между крайними электродами пропускается измерительный ток, а между внутренними измеряется падение напряжения. Удельное сопротивление рассчитывается по формуле:
ρ = 2π × a × R, где a — расстояние между электродами, R — измеренное сопротивление
Измерения проводятся при нескольких расстояниях "a" (обычно 2, 4, 6, 8, 10 метров) для получения зависимости сопротивления от глубины.
Что вы получите?
- Протокол измерений — официальный документ установленного образца
- График зависимости ρ от глубины — вертикальное зондирование
- Рекомендации по проектированию заземляющего устройства
- Расчётное значение ρ для дальнейших проектных работ
Примерные значения удельного сопротивления грунтов
| Тип грунта | Удельное сопротивление, Ом·м |
|---|---|
| Чернозём, торф | 10 — 50 |
| Глина полутвёрдая | 8 — 70 |
| Суглинок | 40 — 150 |
| Супесок | 150 — 400 |
| Песок влажный | 130 — 400 |
| Песок сухой | 1500 — 4200 |
| Скальные породы | 2000 — 4000 |
Важная информация
ПУЭ п. 1.7.101-1.7.105
ГОСТ Р 50571.5.54-2013

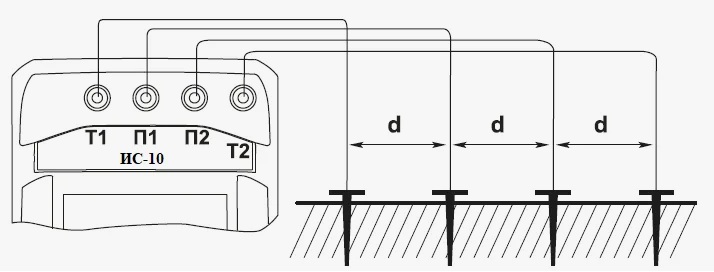

Схема измерения удельного сопротивления грунта (метод Веннера)
Схема четырёхэлектродного зондирования по методу Веннера (C1 — токовый электрод, P1/P2 — потенциальные, C2 — токовый)
Как мы определяем удельное сопротивление грунта
Разметка профиля
Выбираем участок, размечаем линию зондирования
Установка электродов
Забиваем 4 электрода на заданное расстояние
Измерения
Прибором ИС-10 выполняем замеры при разных "a"
Расчёт и протокол
Рассчитываем ρ, строим график, выдаём протокол
