Определение наличия
блуждающих токов в земле
Профессиональное измерение разности потенциалов для выявления блуждающих токов по ГОСТ 9.602-2016. Оценка коррозионной опасности для подземных металлических сооружений.

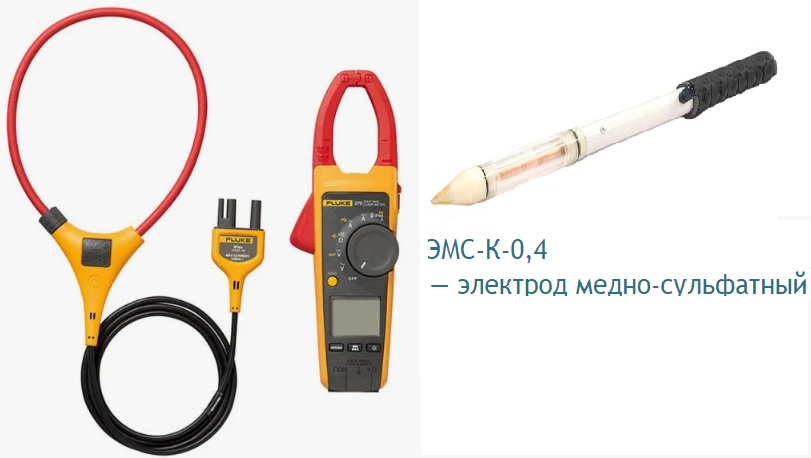

Токоизмерительные клещи Fluke 376
Для определения наличия блуждающих токов мы используем профессиональные токоизмерительные клещи Fluke 376. Прибор позволяет измерять переменный и постоянный ток без разрыва цепи, а также регистрировать разность потенциалов между заземлителями.
- Измерение тока: до 1000 А (AC/DC)
- Измерение напряжения: до 1000 В
- Погрешность: ±1%
- Регистрация параметров (True RMS)
- Измерение in-rush пусковых токов
Что такое блуждающие токи?
Блуждающие токи — это электрические токи, протекающие в земле вне предусмотренных для них цепей. Основными источниками являются рельсовый электротранспорт (трамваи, электропоезда, метро), системы катодной защиты, линии электропередач при аварийных режимах и заземлители электроустановок.
Согласно ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии», определение наличия блуждающих токов обязательно для всех подземных металлических сооружений (трубопроводы, кабели, резервуары).
Почему опасны блуждающие токи?
Блуждающие токи вызывают интенсивную электрохимическую коррозию подземных металлических сооружений. Там, где ток входит в металл, коррозия практически отсутствует. Но там, где ток выходит из металла в грунт, скорость коррозии может достигать нескольких миллиметров в год. Это приводит к разрушению трубопроводов, кабельных оболочек, резервуаров.
При разности потенциалов между соседними заземлителями более 50 мВ зона считается коррозионно-опасной и требует принятия мер защиты.
Как проводится измерение?
Измерение выполняется по методике ГОСТ 9.602-2016:
- Измерение разности потенциалов между двумя заземлителями (или заземлителем и вспомогательным электродом)
- Измерение тока в заземляющих проводниках токоизмерительными клещами Fluke 376
- Регистрация максимальных и средних значений за определённый период (не менее 10 минут)
- Построение графиков изменения потенциалов во времени
Что вы получите?
- Протокол измерений по форме ГОСТ 9.602-2016
- Графики изменения разности потенциалов во времени
- Заключение о коррозионной опасности объекта
- Рекомендации по защите от блуждающих токов (катодная защита, дренаж)
Критерии опасности по ГОСТ 9.602-2016
| Разность потенциалов, мВ | Степень коррозионной опасности | Рекомендуемые меры |
|---|---|---|
| менее 20 | Безопасная зона | Защита не требуется |
| 20 — 50 | Умеренно опасная | Периодический контроль |
| 50 — 100 | Опасная | Электрохимическая защита |
| более 100 | Крайне опасная | Немедленный дренаж/катодная защита |
Когда необходимо определение блуждающих токов?
- При вводе в эксплуатацию подземных сооружений
- При расположении объекта вблизи источников блуждающих токов (ж/д, метро, трамвай)
- При обнаружении коррозионных повреждений
- При проектировании систем катодной защиты
- В рамках планового мониторинга (не реже 1 раза в 5 лет)
- При подготовке к проверке Ростехнадзора
Важная информация
ГОСТ 9.602-2016
ПУЭ гл. 1.7

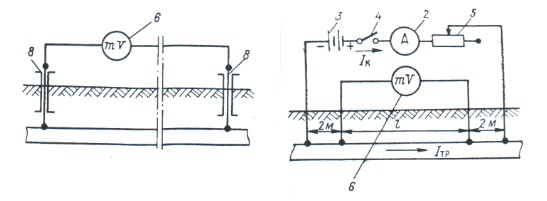

Схема измерения тока, текущему по подземному стальному сооружению
Нажмите на изображение для увеличения
Как мы определяем наличие блуждающих токов
Подготовка
Изучаем схему объекта, определяем точки измерений
Установка электродов
Размещаем вспомогательные электроды в грунте
Измерения
Fluke 376 измеряем разность потенциалов и токи
Заключение
Предоставляем протокол по ГОСТ 9.602-2016
