Испытание силовых
трансформаторов
Профессиональное комплексное испытание силовых трансформаторов по ПУЭ гл.1.8 п.1.8.16 и РД 34.45-51.300-97 п.6.4, 6.8. Диагностика состояния изоляции, обмоток и вводов.

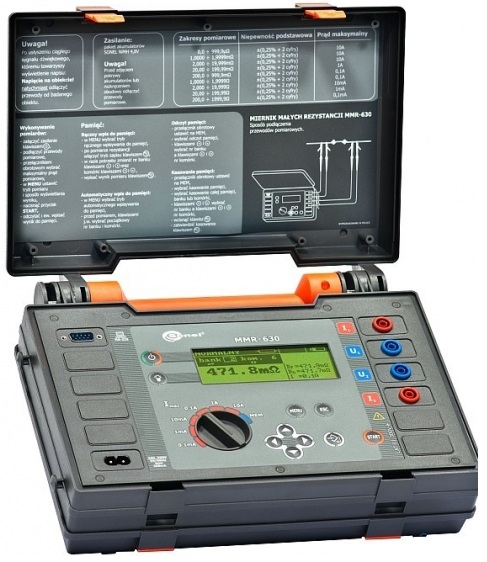

Микроомметр MMR-630
Для измерения сопротивления обмоток трансформатора постоянному току мы используем микроомметр MMR-630. Прибор позволяет измерять малые сопротивления с высокой точностью, что необходимо для диагностики межвитковых замыканий и оценки состояния контактных соединений.
- Диапазон измерения: 1 мкОм — 1000 Ом
- Ток измерения: до 10 А
- Погрешность: ±0,1%
- Автоматическая компенсация ЭДС
- 4-проводная схема измерения
Мегаомметр ПСИ-2530
Для измерения сопротивления изоляции обмоток трансформатора мы используем мегаомметр ПСИ-2530. Прибор позволяет выполнять измерения при испытательных напряжениях до 2500 В, что необходимо для проверки изоляции силовых трансформаторов.
- Диапазон: 0,01 МОм — 20 ГОм
- Напряжение: 100, 250, 500, 1000, 2500 В
- Погрешность: ±2%
- Расчёт DAR и PI
- Автоматический разряд
Объём испытаний трансформаторов по ПУЭ и РД
Испытания силовых трансформаторов проводятся в соответствии с ПУЭ (глава 1.8, пункт 1.8.16) и РД 34.45-51.300-97 (пункты 6.4, 6.8). Объём испытаний включает:
- Измерение сопротивления изоляции обмоток (мегаомметром ПСИ-2530)
- Измерение сопротивления обмоток постоянному току (микроомметром MMR-630)
- Определение коэффициента трансформации
- Измерение тока холостого хода и потерь холостого хода
- Измерение тока и потерь короткого замыкания
- Испытание вводов повышенным напряжением
- Проверка группы соединения обмоток
- Анализ трансформаторного масла (электрическая прочность, влагосодержание)
Нормы по ПУЭ гл.1.8 п.1.8.16
Согласно ПУЭ, при испытаниях трансформаторов должны соблюдаться следующие нормы:
| Параметр | Нормативное значение |
|---|---|
| Сопротивление изоляции обмоток | Не ниже значений, установленных заводом-изготовителем (ориентировочно ≥ 1 МОм на 1 кВ рабочего напряжения) |
| Сопротивление обмоток постоянному току | Отклонение между фазами не более 2% |
| Коэффициент трансформации | Отклонение не более ±0,5% |
| Ток холостого хода | Отклонение от паспортных данных не более 30% |
| Потери короткого замыкания | Отклонение от паспортных данных не более 10% |
Нормы по РД 34.45-51.300-97 п.6.4, 6.8
Согласно РД 34.45-51.300-97, дополнительные требования:
- П.6.4 — Коэффициент абсорбции R60/R15 должен быть не менее 1,3 для трансформаторов напряжением до 35 кВ
- П.6.4 — Коэффициент поляризации PI (R600/R60) должен быть не менее 1,5 для трансформаторов напряжением 110 кВ и выше
- П.6.8 — Несимметрия сопротивления обмоток постоянному току на одной ступени РПН не должна превышать 2%
- П.6.8 — Ток холостого хода не должен превышать паспортное значение более чем на 30%
Что вы получите?
- Протокол испытаний трансформатора — официальный документ
- Протокол анализа масла (при наличии пробы)
- Заключение о состоянии трансформатора
- Рекомендации по эксплуатации или ремонту
Периодичность испытаний
- После монтажа — перед вводом в эксплуатацию
- Плановые испытания — 1 раз в 3-5 лет (в зависимости от класса напряжения)
- Капитальный ремонт — после завершения работ
- Внеочередные — при аварийных режимах или ухудшении параметров
Важная информация
ПУЭ гл.1.8 п.1.8.16
РД 34.45-51.300-97 п.6.4, 6.8

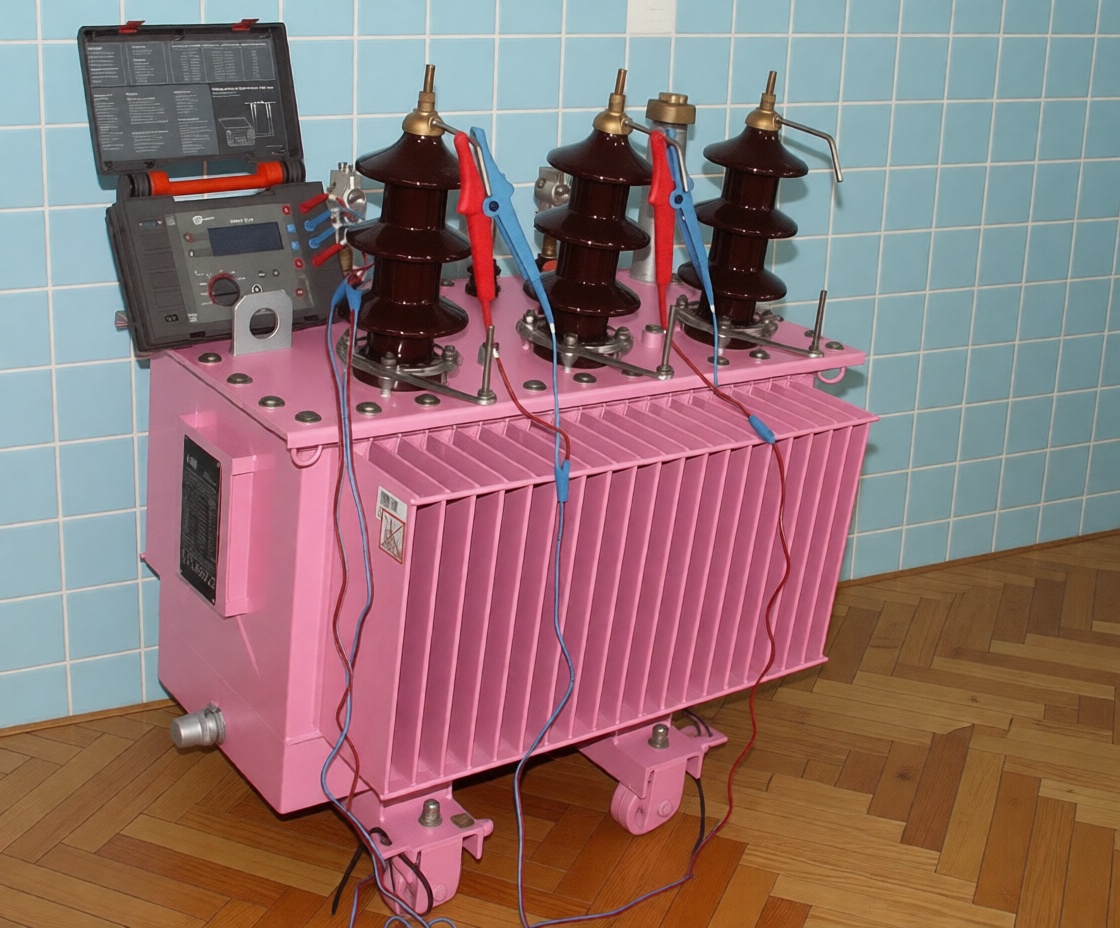

Схема измерения сопротивления обмоток трансформатора
Нажмите на изображение для увеличения. 4-проводная схема измерения сопротивления обмоток трансформатора постоянному току микроомметром MMR-630
Как мы проводим испытание трансформаторов
Подготовка
Отключение, заземление, проверка документации
Измерения
Rиз, Rобм, Ктр, холостой ход, КЗ
Анализ масла
Отбор пробы, проверка пробойного напряжения
Протокол
Оформление протокола по ПУЭ и РД
