Профессиональное определение электрической прочности трансформаторного масла по РД 34.45-51.300-97 п.6.20.4. Оценка качества масла для силовых трансформаторов.
Аппарат АИД-70
Для испытания трансформаторного масла на пробой мы используем аппарат АИД-70 (анализатор изоляционных жидкостей). Прибор позволяет определять электрическую прочность масла в стандартном разряднике с автоматическим подъёмом напряжения.
- Диапазон измерения: до 70 кВ
- Скорость подъёма напряжения: 2 кВ/с (по ГОСТ)
- Погрешность: ±1 кВ
- Автоматический разряд после пробоя
- 5-6 измерений в одной пробе (по ГОСТ)
Что такое испытание масла на пробой?
Испытание трансформаторного масла на пробой — это определение его электрической прочности, то есть способности масла выдерживать воздействие электрического поля без пробоя. Пробивное напряжение измеряется в стандартном разряднике с определённым зазором между электродами (обычно 2,5 мм).
Согласно РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования» (пункт 6.20.4), испытание трансформаторного масла на пробой является обязательным при вводе трансформатора в эксплуатацию и периодически в процессе эксплуатации.
Почему важно контролировать качество масла?
Трансформаторное масло выполняет две основные функции: изоляцию токоведущих частей и отвод тепла. В процессе эксплуатации масло стареет, загрязняется продуктами разложения, поглощает влагу, что приводит к снижению пробивного напряжения. Низкая электрическая прочность масла — одна из основных причин аварий трансформаторов.
Методика испытания по ГОСТ
Испытание проводится по ГОСТ 6581-75 или ГОСТ Р 6581-2019:
- Отбор пробы масла в чистую сухую посуду
- Заливка масла в разрядник аппарата АИД-70
- Выдержка 10 минут для удаления пузырьков
- Плавное повышение напряжения со скоростью 2 кВ/с
- Фиксация напряжения пробоя
- Перемешивание масла и повторение испытания (5-6 раз)
- Расчёт среднего арифметического значения
Нормы пробивного напряжения по РД 34.45-51.300-97 п.6.20.4
| Класс напряжения трансформатора | Пробивное напряжение масла, кВ (не менее) |
|---|---|
| до 15 кВ | 30 кВ |
| 15 — 35 кВ | 35 кВ |
| 35 — 110 кВ | 40 кВ |
| 110 — 220 кВ | 45 кВ |
| 220 — 500 кВ | 50 кВ |
| 500 кВ и выше | 55 кВ |
Примечание: Для трансформаторов, находящихся в эксплуатации, допускается снижение норм на 10-15%.
Что вы получите?
- Протокол испытаний масла — официальный документ
- Среднее пробивное напряжение (кВ)
- Заключение о качестве масла — пригодно/не пригодно
- Рекомендации по замене или регенерации масла
Когда необходимо испытание масла?
- При вводе трансформатора в эксплуатацию
- В рамках планового обслуживания (1 раз в 3-5 лет)
- При доливке или замене масла
- После аварийного отключения трансформатора
- При ухудшении показателей работы трансформатора
- При подготовке к проверке Ростехнадзора
Важная информация
РД 34.45-51.300-97 п.6.20.4
ГОСТ 6581-75

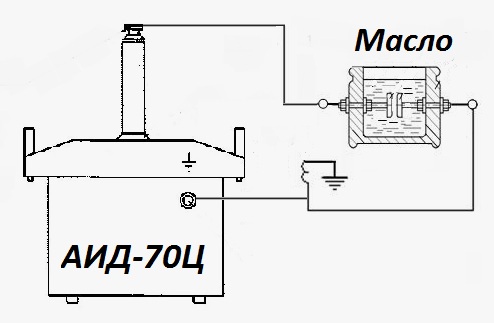

Схема испытания трансформаторного масла на пробой
Стандартный разрядник для испытания масла: зазор между электродами 2,5 мм, скорость подъёма напряжения 2 кВ/с
Как мы проводим испытание масла
Отбор пробы
Отбор масла в чистую сухую посуду
Подготовка
Заливка масла в разрядник, выдержка 10 минут
Испытание
АИД-70 выполняет 6 пробоев, фиксирует значения
Протокол
Оформление протокола по РД 34.45-51.300-97
