Испытание разрядников
(ОПН, вентильных, трубчатых)
Профессиональная проверка технического состояния разрядников по РД 34.45-51.300-97 п.21 и паспорту завода-изготовителя. Обеспечиваем надёжную грозозащиту оборудования.
Аппарат АИД-70
Для испытания разрядников мы используем аппарат АИД-70, который позволяет создавать испытательное напряжение до 70 кВ и измерять пробивное напряжение, ток проводимости и другие параметры разрядников.
- Диапазон напряжения: до 70 кВ
- Ток нагрузки: до 50 мА
- Погрешность: ±2%
- Плавная регулировка напряжения
- Измерение тока проводимости
Что такое испытание разрядников?
Разрядники — это устройства для защиты электрооборудования от атмосферных и коммутационных перенапряжений. В процессе эксплуатации разрядники стареют, их характеристики могут ухудшаться. Своевременное испытание позволяет выявить дефекты и предотвратить аварии.
Согласно РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования» (пункт 21), испытание разрядников проводится при вводе в эксплуатацию и периодически в процессе эксплуатации, а также после каждого грозового сезона.
Виды разрядников
- Вентильные разрядники (РВ) — состоят из искровых промежутков и вилитовых дисков
- Трубчатые разрядники (РТ) — имеют газогенерирующую трубку
- ОПН (ограничители перенапряжений нелинейные) — на основе оксидно-цинковых варисторов
Объём испытаний по РД 34.45-51.300-97 п.21
- Измерение сопротивления изоляции — мегаомметром на 2500 В
- Измерение пробивного напряжения — на аппарате АИД-70
- Измерение тока проводимости — при выпрямленном напряжении
- Проверка герметичности (для трубчатых разрядников)
- Внешний осмотр — трещины, сколы, следы перекрытий
Нормы по РД 34.45-51.300-97 п.21 и паспорту завода-изготовителя
| Параметр | Нормативное значение |
|---|---|
| Сопротивление изоляции (мегаомметром 2500 В) | Не менее 1000 МОм |
| Пробивное напряжение вентильного разрядника | По паспорту (отклонение не более ±10%) |
| Ток проводимости ОПН | По паспорту (обычно не более 0,5-1 мА) |
| Пробивное напряжение трубчатого разрядника | По паспорту (зависит от типа) |
| Герметичность трубчатого разрядника | Отсутствие трещин, целостность уплотнений |
Что вы получите?
- Протокол испытаний разрядника — официальный документ
- Результаты измерений (Uпроб, Rиз, Iпров)
- Заключение о пригодности к дальнейшей эксплуатации
- Рекомендации по замене или ремонту
Периодичность испытаний
- После монтажа — перед вводом в эксплуатацию
- Плановые испытания — 1 раз в 3 года (ОПН), 1 раз в год (вентильные)
- После каждого грозового сезона
- После срабатывания разрядника
- При подготовке к проверке Ростехнадзора
Важная информация
РД 34.45-51.300-97 п.21
Паспорт завода-изготовителя

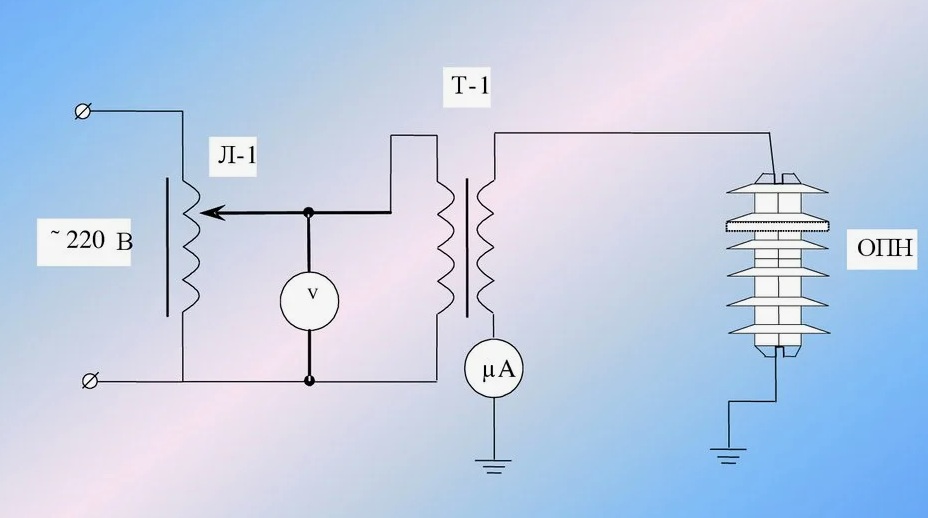

Схема испытания разрядника повышенным напряжением
Нажмите на изображение для увеличения. Схема испытания разрядника повышенным напряжением от аппарата АИД-70 с измерением тока проводимости
Как мы проводим испытание разрядников
Внешний осмотр
Проверка целостности, отсутствия трещин и следов перекрытий
Измерение Rиз
Мегаомметром 2500 В проверяем сопротивление изоляции
Испытание напряжением
АИД-70 плавно поднимаем напряжение, измеряем Uпроб и Iпров
Протокол
Оформление протокола по РД 34.45-51.300-97 п.21
