Испытание высоковольтных
кабелей (в т.ч. СПЭ)
Профессиональное высоковольтное испытание силовых кабелей, в том числе со сшитой полиэтиленовой изоляцией (СПЭ). По ПУЭ гл.1.8 п.1.8.40, ГОСТ 34834-2022 п.10.6, РД 34.45-51.300-97.
Аппарат АИД-70
Для высоковольтных испытаний кабелей мы используем аппарат АИД-70, который позволяет создавать испытательное напряжение до 70 кВ. Прибор обеспечивает плавный подъём напряжения, автоматический разряд после испытания и регистрацию тока утечки.
- Напряжение: до 70 кВ
- Ток нагрузки: до 50 мА
- Погрешность: ±2%
- Измерение тока утечки
- Автоматический разряд
Что такое высоковольтное испытание кабелей?
Высоковольтное испытание кабелей — это проверка электрической прочности изоляции кабельной линии повышенным напряжением. Испытания проводятся после монтажа кабеля, а также в процессе эксплуатации для выявления дефектов изоляции, старения и повреждений.
Согласно ПУЭ (глава 1.8, пункт 1.8.40), ГОСТ 34834-2022 (пункт 10.6) и РД 34.45-51.300-97, высоковольтные испытания кабелей являются обязательными при вводе в эксплуатацию и периодически в процессе эксплуатации.
Особенности испытания кабелей со сшитым полиэтиленом (СПЭ)
Кабели с изоляцией из сшитого полиэтилена (СПЭ) имеют ряд преимуществ: более высокая пропускная способность, стойкость к перегрузкам, меньшие потери. Однако испытания таких кабелей имеют особенности — испытательное напряжение переменного тока (50 Гц) может вызвать необратимые повреждения изоляции. Поэтому для кабелей СПЭ применяют испытания выпрямленным напряжением (постоянным током) по специальным методикам.
Объём испытаний по ПУЭ гл.1.8 п.1.8.40 и ГОСТ 34834-2022 п.10.6
- Измерение сопротивления изоляции — мегаомметром на 2500 В или 5000 В
- Испытание повышенным напряжением — выпрямленным или переменным током
- Измерение тока утечки — при испытательном напряжении
- Определение целостности фаз и фазировка
- Проверка герметизации концевых муфт (для кабелей с СПЭ)
Нормы испытаний по ПУЭ гл.1.8 п.1.8.40, РД
| Напряжение кабеля | Испытательное напряжение (постоянный ток) | Длительность |
|---|---|---|
| 3 кВ | 18 кВ | 10 минут |
| 6 кВ | 36 кВ | 10 минут |
| 10 кВ | 60 кВ | 10 минут |
| 20 кВ | 100 кВ | 10 минут |
| 35 кВ | 175 кВ | 10 минут |
| 110 кВ | 285 кВ | 15 минут |
Для кабелей со сшитым полиэтиленом испытательное напряжение принимается по рекомендациям завода-изготовителя или по ГОСТ 34834-2022 п.10.6.
Что вы получите?
- Протокол испытаний кабельной линии — официальный документ
- Результаты измерения сопротивления изоляции (МОм)
- Результаты испытания повышенным напряжением (кВ, время)
- Заключение о пригодности кабеля к эксплуатации
Когда необходимо испытание кабелей?
- После монтажа новой кабельной линии
- После ремонта кабеля или замены муфт
- При вводе объекта в эксплуатацию
- В рамках планового обслуживания (1 раз в 3-5 лет)
- При подготовке к проверке Ростехнадзора
Важная информация
ПУЭ гл.1.8 п.1.8.40
ГОСТ 34834-2022 п.10.6
РД 34.45-51.300-97

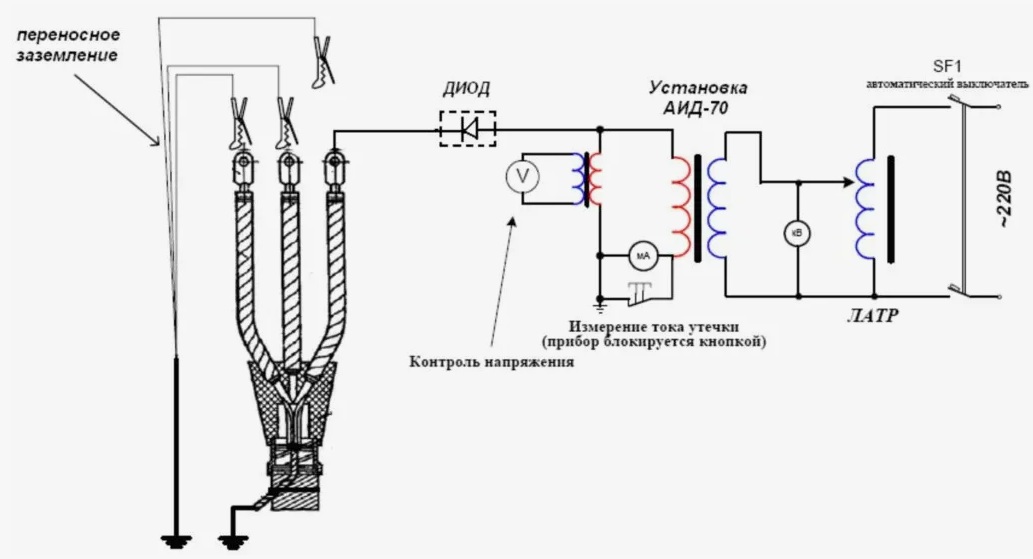

Схема высоковольтного испытания кабеля
Схема высоковольтного испытания кабеля: аппарат АИД-70 подаёт напряжение на жилу кабеля, остальные жилы и экран заземлены

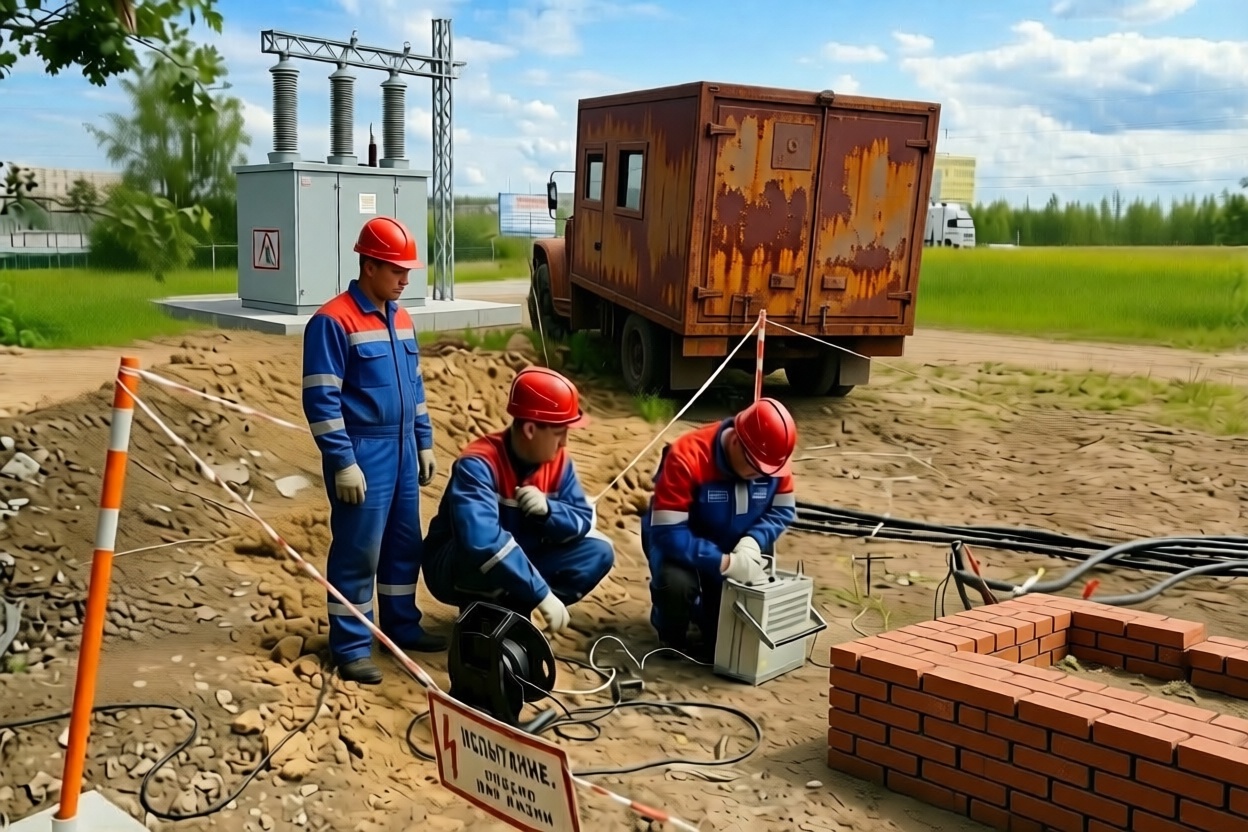

Как мы проводим высоковольтное испытание кабелей
Подготовка
Отключение кабеля, заземление, отсоединение концов
Измерение Rиз
Мегаомметром проверяем сопротивление изоляции
Высоковольтное испытание
АИД-70 подаёт напряжение, фиксируем пробой или ток утечки
Протокол
Оформление протокола по ПУЭ, ГОСТ, РД
