Что такое определение трассы кабельной линии?

Определение трассы кабельной линии (трассировка) — это комплекс работ по поиску и картированию подземных кабельных коммуникаций. Трассировка позволяет точно определить местоположение кабеля на местности, глубину его заложения, наличие ответвлений и мест повреждений.

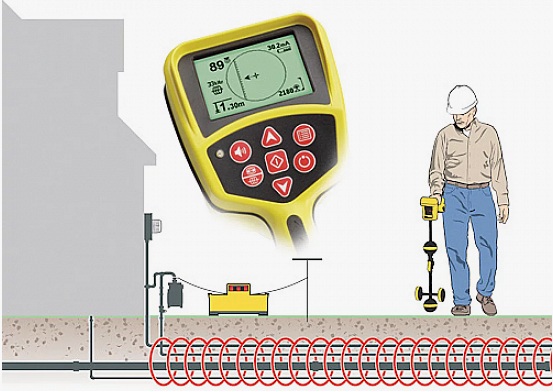

Работы выполняются с помощью трассоискателя Ridgid SR-20, который работает в активном и пассивном режимах. Активный режим требует подключения генератора к кабелю, пассивный режим позволяет обнаруживать кабели по излучению от сетей 50 Гц.

Когда необходимо определение трассы кабеля?

• При отсутствии исполнительной документации на кабельную линию
• Перед проведением земляных работ (для исключения повреждения кабелей)
• При поиске мест повреждения кабельной линии
• Для уточнения схемы электроснабжения объекта
• При реконструкции или модернизации сетей
• Для составления однолинейных схем и планов трасс

Методы трассировки

• Пассивный метод — обнаружение кабеля по наводкам от сетей 50 Гц (без подключения генератора). Подходит для силовых кабелей под напряжением.

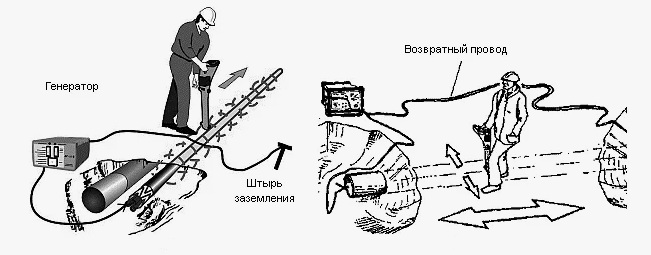

• Активный метод — подключение генератора сигнала к кабелю. Позволяет трассировать обесточенные линии, определять глубину с высокой точностью.
• Радиочастотный метод — обнаружение кабелей по сигналам радиостанций (длинные волны).

Что вы получите?

• План трассы кабельной линии — схематический чертёж на топоплане
• Протокол трассировки — с указанием координат, глубины, типа кабеля
• Отметки на местности — временная маркировка трассы
• Акт обследования — официальный документ
• Рекомендации по нанесению трассы на генплан

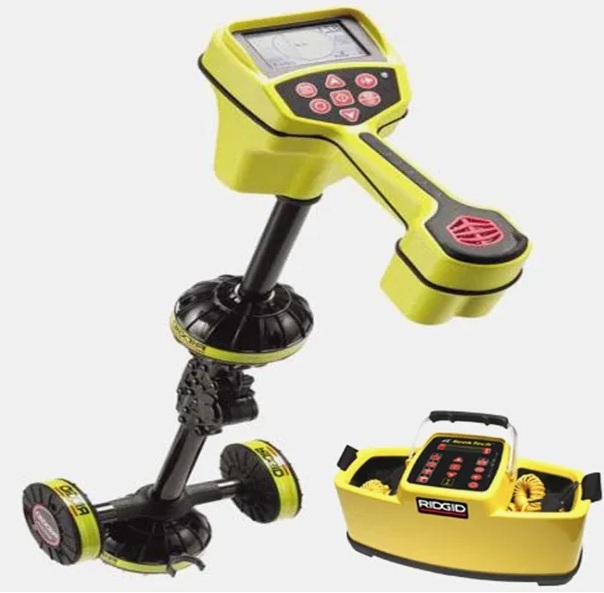

Технические возможности Ridgid SR-20

• Глубина поиска: до 20 м (в активном режиме)
• Определение глубины: от 0 до 10 м с погрешностью ±5%
• Частоты активного режима: 33 кГц, 131 кГц, 200 кГц
• Пассивные режимы: 50 Гц, радиочастоты (16-20 кГц)
• Определение тока в кабеле и направления
