Измерение параметров
устройств РЗА
Профессиональная проверка и настройка устройств релейной защиты и автоматики (РЗА). Измерение уставок, характеристик срабатывания, времени отключения.
Испытательный комплекс Сатурн-М1

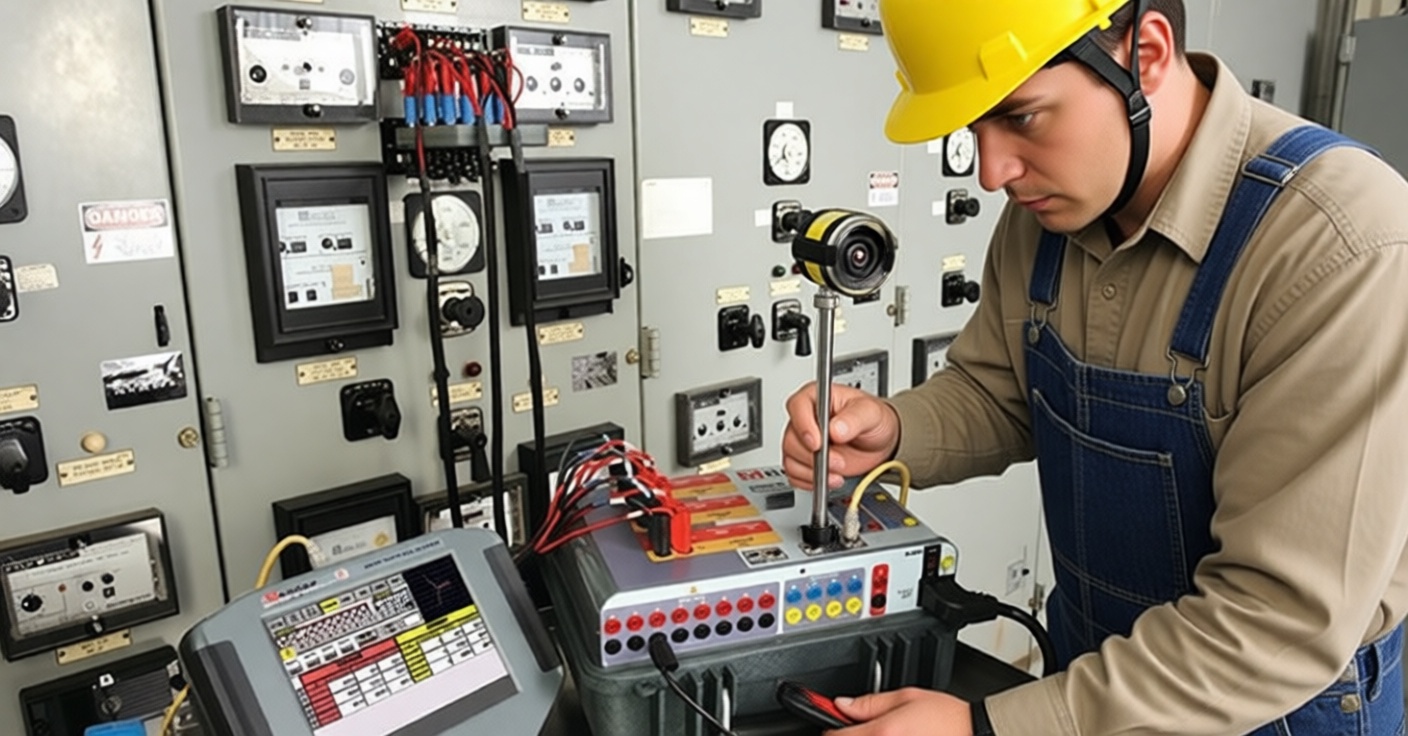

Для проверки устройств релейной защиты и автоматики мы используем испытательный комплекс Сатурн-М1. Прибор позволяет проверять токовые и временные характеристики реле, автоматических выключателей, устройств защитного отключения и другой аппаратуры.
- Диапазон токов: до 1000 А
- Измерение времени: 0,001-999 с
- Погрешность: ±1%
- Автоматическое построение ВТХ
- Проверка всех типов расцепителей
Что такое проверка устройств РЗА?
Релейная защита и автоматика (РЗА) — это комплекс устройств, обеспечивающих автоматическое отключение повреждённых участков электрической сети и предотвращение развития аварий. Проверка параметров РЗА заключается в измерении уставок, характеристик срабатывания и времени отключения для подтверждения их соответствия проектным значениям и нормативным документам.
Согласно ПУЭ и ПТЭЭП, проверка устройств РЗА проводится при вводе в эксплуатацию и периодически в процессе эксплуатации (не реже 1 раза в 3 года).
Какие параметры проверяются?
- Ток срабатывания максимальной токовой защиты (МТЗ) — проверка уставки
- Время срабатывания защиты — проверка селективности
- Коэффициент чувствительности — расчётное значение
- Параметры токовой отсечки — ток и время срабатывания
- Характеристики газовой защиты трансформатора — при наличии
- Параметры дифференциальной защиты — баланс токов
- Устройства АВР (автоматический ввод резерва) — логика и время переключения
- Автоматические выключатели — время-токовые характеристики
Объём проверки по типам устройств
| Тип устройства РЗА | Проверяемые параметры |
|---|---|
| Максимальная токовая защита (МТЗ) | Ток срабатывания, время срабатывания, коэффициент чувствительности |
| Токовая отсечка | Ток срабатывания, время срабатывания, зона действия |
| Газовая защита трансформатора | Скорость газовыделения, давление, блок-контакты |
| Дифференциальная защита | Баланс токов, торможение, время срабатывания |
| Устройства АВР | Логика работы, время переключения, блокировки |
| Автоматические выключатели | Тепловой расцепитель, электромагнитный расцепитель |
| УЗО и диффавтоматы | Ток утечки, время срабатывания |
Что вы получите?
- Протокол проверки устройств РЗА — официальный документ
- Ведомость уставок релейной защиты — перечень настроенных параметров
- Заключение о соответствии требованиям ПУЭ и ПТЭЭП
- Рекомендации по корректировке уставок
Нормативные требования
- ПУЭ, п.3.2.8 — требования к устройствам РЗА
- ПТЭЭП, приложение 3 — объём и нормы испытаний
- РД 34.35.310 — методические указания по проверке РЗА
Периодичность проверки РЗА
- При вводе оборудования в эксплуатацию — полная проверка
- Плановые проверки — 1 раз в 3 года (для электроустановок до 1000В)
- Плановые проверки — 1 раз в год (для электроустановок выше 1000В)
- После ремонта или замены устройств — внеочередная проверка
- После аварийного отключения — проверка сработавшей защиты
Важная информация
ПУЭ п.3.2.8
ПТЭЭП приложение 3
РД 34.35.310

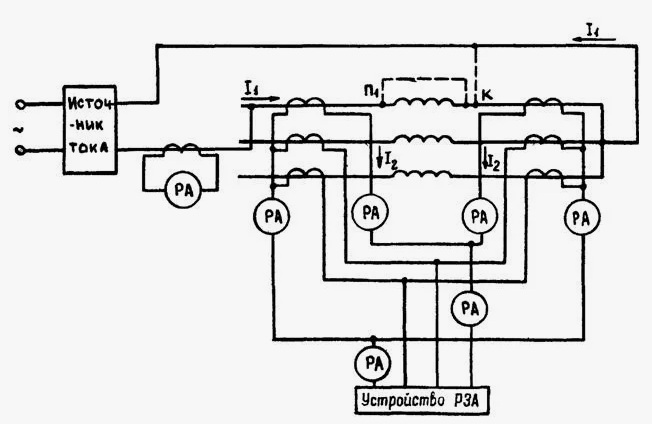

Схема проверки устройств РЗА
Схема подключения испытательного комплекса Сатурн-М1 для проверки токовой защиты автоматического выключателя
Как мы проверяем устройства РЗА
Анализ схемы
Изучаем проектную документацию, уставки защиты
Подключение
Подключаем Сатурн-М1 к проверяемому устройству
Измерение параметров
Подаём ток, измеряем время срабатывания, фиксируем уставки
Оформление
Составляем протокол и ведомость уставок
