Что такое фазировка?

Фазировка — это комплекс работ по определению соответствия фаз (углов сдвига) соединяемых электроустановок. Фазировка включает два этапа: проверку чередования фаз и проверку совпадения фаз. Правильная фазировка исключает возникновение коротких замыканий при включении параллельных линий или трансформаторов на параллельную работу.

Согласно ПУЭ (глава 1.8) и ПТЭЭП, фазировка электрооборудования проводится при вводе в эксплуатацию новых линий и оборудования, после ремонтов, а также при любых изменениях схемы электроснабжения.

Виды фазировки

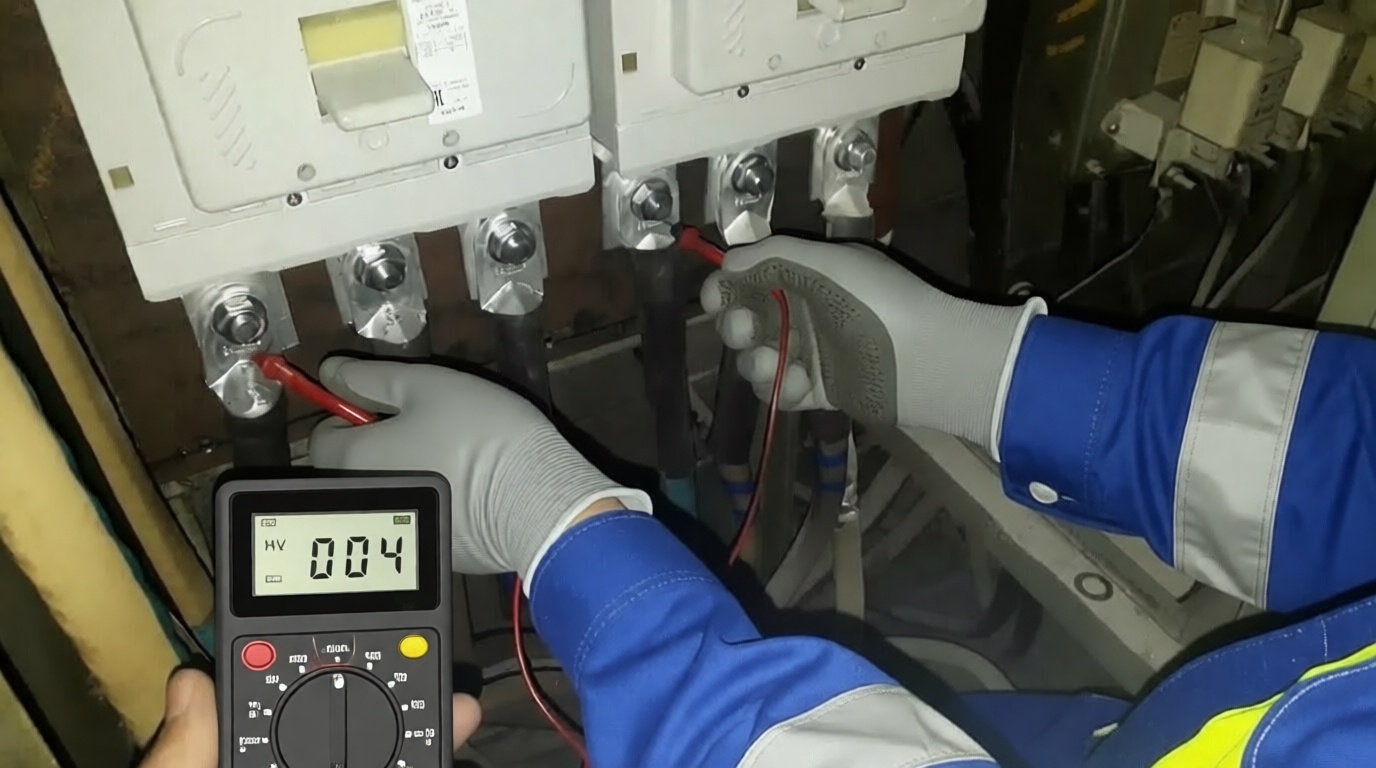

• Фазировка силовых кабелей — проверка соответствия фаз на противоположных концах кабеля
• Фазировка воздушных линий электропередач — определение чередования фаз для параллельной работы
• Фазировка трансформаторов — проверка группы соединения обмоток
• Фазировка распределительных устройств — проверка секций шин при включении на параллельную работу

Методы фазировки

• Метод двух вольтметров — измерение напряжения между одноимёнными и разноимёнными фазами

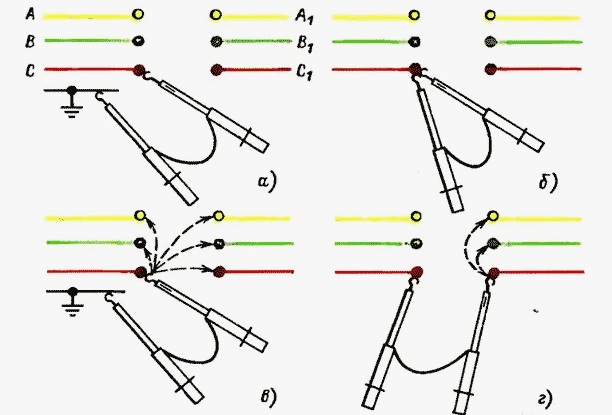

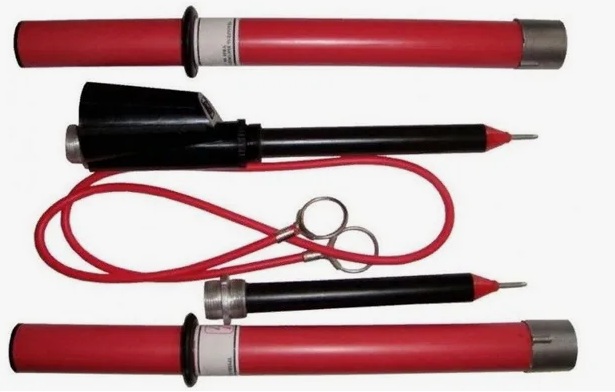

• Метод высоковольтного указателя напряжения — визуальное определение совпадения фаз по свечению индикаторов
• Метод фазометра — измерение угла сдвига фаз между напряжениями
• Метод ламп (для НН) — поочерёдное включение ламп между фазами

Порядок выполнения фазировки

• Отключение и заземление проверяемого оборудования
• Проверка отсутствия напряжения на отключённой стороне
• Нанесение временной маркировки фаз
• Подключение оборудования для фазировки
• Подача напряжения и выполнение измерений
• Сравнение показаний, фиксация результата
• Нанесение постоянной маркировки (цветом или литерами)

Что вы получите?

• Протокол фазировки — официальный документ установленного образца
• Акт проверки чередования фаз
• Заключение о соответствии требованиям ПУЭ
• Маркировку фаз на оборудовании (при необходимости)

Нормативные требования (ПУЭ гл.1.8)

• Фазировка обязательна перед параллельным включением линий и трансформаторов
• Расхождение углов сдвига фаз не должно превышать 10°
• Чередование фаз должно быть одинаковым (прямое A-B-C)
• Результаты фазировки оформляются протоколом
