Измерение напряжения
прикосновения
Профессиональное измерение напряжения между доступными для прикосновения частями электроустановки и землёй. Оценка безопасности электрооборудования по ГОСТ 12.1.038-82 и ПУЭ.

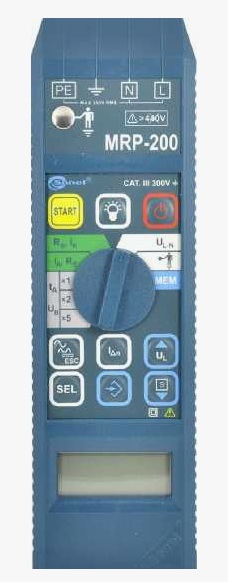

Измеритель MRP-200
Для измерения напряжения прикосновения мы используем профессиональный измеритель MRP-200. Прибор позволяет измерять напряжение между корпусом оборудования и землёй, моделируя электрическое сопротивление тела человека.
- Диапазон измерения: 0,1 — 500 В
- Сопротивление тела: 1 кОм (моделирование)
- Погрешность: ±2%
- Измерение переменного и постоянного напряжения
- Автоматическая компенсация

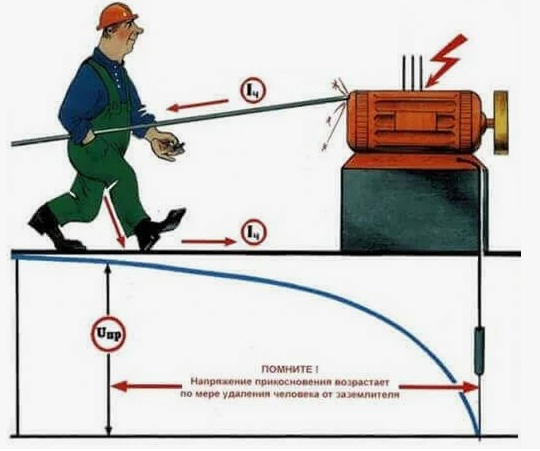

Что такое напряжение прикосновения?
Напряжение прикосновения — это напряжение между двумя точками цепи тока замыкания на землю (или на корпус), которых одновременно касается человек. Оно возникает при замыкании фазы на корпус оборудования или при стекании тока замыкания на землю.
Согласно ПУЭ и ГОСТ 12.1.038-82, напряжение прикосновения нормируется в зависимости от времени воздействия и типа помещения. Измерение напряжения прикосновения необходимо для подтверждения безопасности электроустановок.
Нормы напряжения прикосновения (ГОСТ 12.1.038-82)
| Продолжительность воздействия, с | Напряжение прикосновения, В (переменный ток) |
|---|---|
| До 0,1 | 500 |
| 0,1 — 0,2 | 250 |
| 0,2 — 0,5 | 100 |
| 0,5 — 1,0 | 50 |
| 1,0 — 3,0 | 36 |
| 3,0 — 10,0 | 24 |
| Более 10,0 | 12 |
Когда необходимо измерение напряжения прикосновения?
- При вводе в эксплуатацию новых электроустановок
- При реконструкции заземляющих устройств
- В рамках периодической проверки электроустановок
- При подготовке к проверке Ростехнадзора
- После монтажа систем уравнивания потенциалов
- При выявлении случаев поражения электрическим током
Методика измерения
- Отключение электроустановки (для измерения сопротивления заземления)
- Моделирование замыкания фазы на корпус (при необходимости)
- Установка вспомогательного электрода в землю
- Подключение измерителя MRP-200 к корпусу и вспомогательному электроду
- Измерение напряжения между корпусом и землёй
- Проведение измерений в нескольких точках
Что вы получите?
- Протокол измерения напряжения прикосновения — официальный документ
- Результаты измерений в контрольных точках
- Заключение о соответствии нормам ГОСТ 12.1.038-82
- Рекомендации по снижению напряжения прикосновения
Нормативные требования
- ПУЭ, п.1.7.90 — нормы напряжения прикосновения
- ГОСТ 12.1.038-82 — предельно допустимые уровни напряжений прикосновения
- ПТЭЭП, приложение 3 — объём и нормы испытаний
Важная информация
ПУЭ п.1.7.90
ГОСТ 12.1.038-82
ПТЭЭП приложение 3

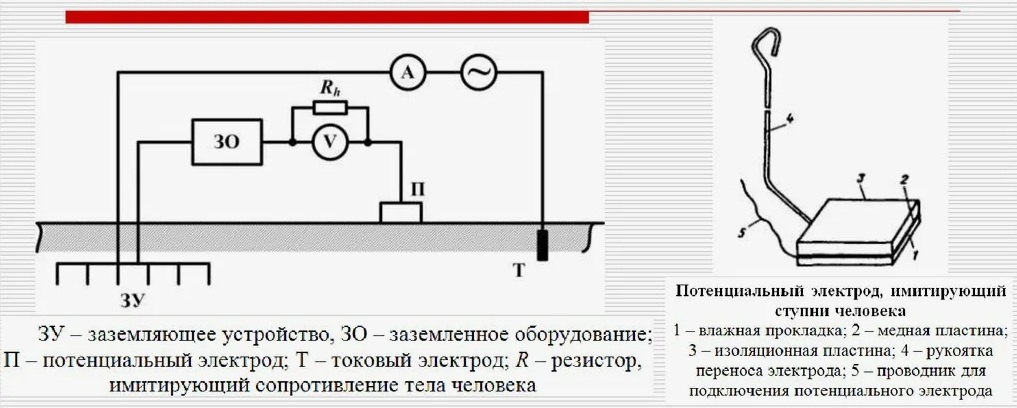

Схема измерения напряжения прикосновения
Схема измерения напряжения между корпусом оборудования и вспомогательным электродом в земле
Как мы измеряем напряжение прикосновения
Подготовка
Изучаем схему, определяем контрольные точки
Установка электрода
Размещаем вспомогательный электрод в земле
Измерение
MRP-200 измеряет напряжение между корпусом и землёй
Протокол
Оформление протокола по ГОСТ 12.1.038-82
