Проверка работоспособности
механизмов
Профессиональная проверка механической части электрооборудования: приводов разъединителей, блокировок, хода ножей, состояния подвижных частей. По ПУЭ и ПТЭЭП.
Слесарный инструмент и контрольно-измерительные приборы
Для проверки работоспособности механизмов мы используем набор слесарного инструмента, динамометрические ключи, щупы, угломеры, а также тестеры для проверки электрических блокировок.
- Динамометрический ключ (0-300 Н·м)
- Щупы и калибры (0,05-1 мм)
- Угломер электронный (±0,1°)
- Тестер для проверки блокировок
- Контроль усилия включения/отключения
Что такое проверка работоспособности механизмов?
Проверка работоспособности механизмов — это комплекс работ по оценке технического состояния механической части электрооборудования. Включает проверку приводов разъединителей, механических и электрических блокировок, хода ножей, усилий включения/отключения, состояния подвижных частей.
Согласно ПУЭ и ПТЭЭП, проверка механизмов проводится при вводе в эксплуатацию, после ремонта и периодически в процессе эксплуатации.
Какие механизмы проверяются?

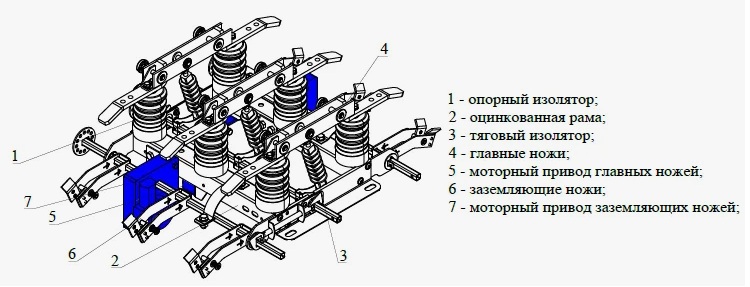

- Разъединители — ход ножей, одновременность касания, контактное нажатие

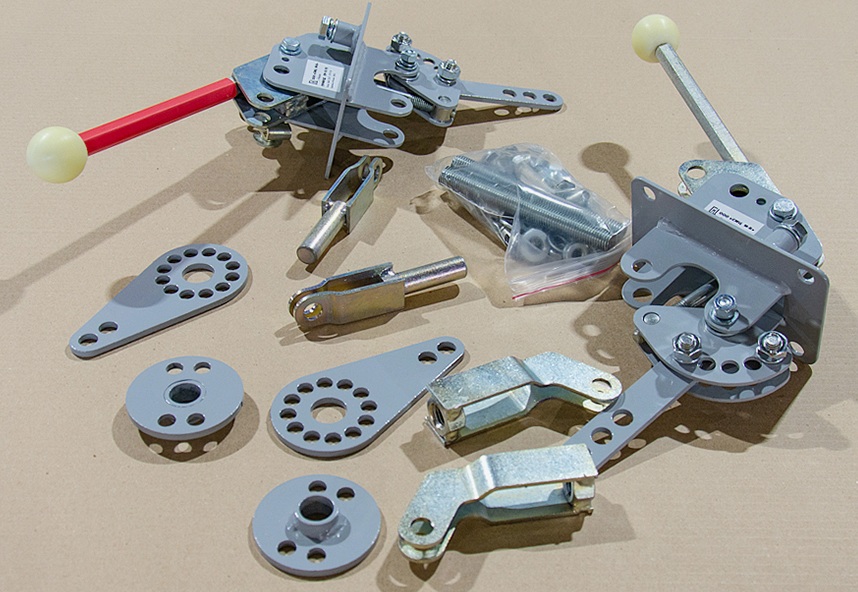

- Приводы разъединителей — ручные, моторные, пружинные
- Блокировки — механические, электрические (блокировка включения разъединителя при включенном выключателе)
- Заземляющие ножи — ход, усилие, блокировки
- Выключатели нагрузки — ход подвижных частей, усилие пружин
Объём проверки по типам оборудования
| Оборудование | Проверяемые параметры |
|---|---|
| Разъединитель | Ход ножей (угол поворота, линейное перемещение) |
| Одновременность касания ножей (разница не более 1 мм) | |
| Усилие включения/отключения (по паспорту) | |
| Блокировки | Механическая блокировка (защёлки, фиксаторы) |
| Электрическая блокировка (концевые выключатели) | |
| Привод | Люфты, износ деталей, смазка |
| Ход траверсы, синхронность фаз |
Типичные дефекты механизмов
- Заедание — увеличение усилия включения/отключения
- Люфт — износ шарниров и втулок
- Неполное включение — недостаточный ход ножей
- Неодновременность касания — перекос траверсы
- Ослабление пружин — недостаточное контактное нажатие
- Неисправность блокировок — возможность включения при опасных условиях
- Коррозия — затруднение движения
Что вы получите?
- Протокол проверки механизмов — официальный документ
- Акт технического состояния с перечнем дефектов
- Заключение о пригодности к эксплуатации
- Рекомендации по ремонту и регулировке
Нормативные требования (ПУЭ, ПТЭЭП)
- ПУЭ, п.4.2.9 — требования к разъединителям и заземляющим ножам
- ПТЭЭП, приложение 3 — объём испытаний электрооборудования
- ПТЭЭП, п.2.3.5 — периодичность проверки разъединителей
Важная информация
ПУЭ п.4.2.9
ПТЭЭП приложение 3

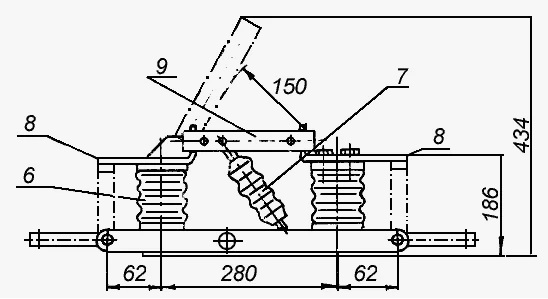

Схема проверки механизмов разъединителя
Основные контролируемые параметры разъединителя: угол поворота ножей, усилие включения, работа блокировок
Как мы проверяем механизмы
Внешний осмотр
Проверка целостности, коррозии, люфтов, смазки
Проверка хода
Измерение угла поворота, линейного перемещения, синхронности
Проверка усилий
Измерение усилия включения/отключения динамометрическим ключом
Проверка блокировок
Проверка механических и электрических блокировок
