Почему важно своевременное обслуживание трансформатора?

Трансформаторное масло выполняет функции изоляции и охлаждения. В процессе эксплуатации масло стареет, уровень может снижаться из-за утечек. Силикагель (осушитель воздуха) насыщается влагой и перестаёт выполнять свою функцию. Уплотнительные прокладки со временем теряют эластичность, что приводит к утечкам масла и попаданию влаги.

Согласно ПТЭЭП (п.2.2.21), своевременное обслуживание трансформаторов — обязательное условие их надёжной работы.

Когда необходимо обслуживание?

• При снижении уровня масла ниже отметки на маслоуказателе
• При изменении цвета силикагеля (с синего на розовый)
• При обнаружении подтёков масла на корпусе или вводах
• В рамках планового технического обслуживания (1 раз в 3-5 лет)
• После испытаний трансформатора (при вскрытии)
• При подготовке к проверке Ростехнадзора

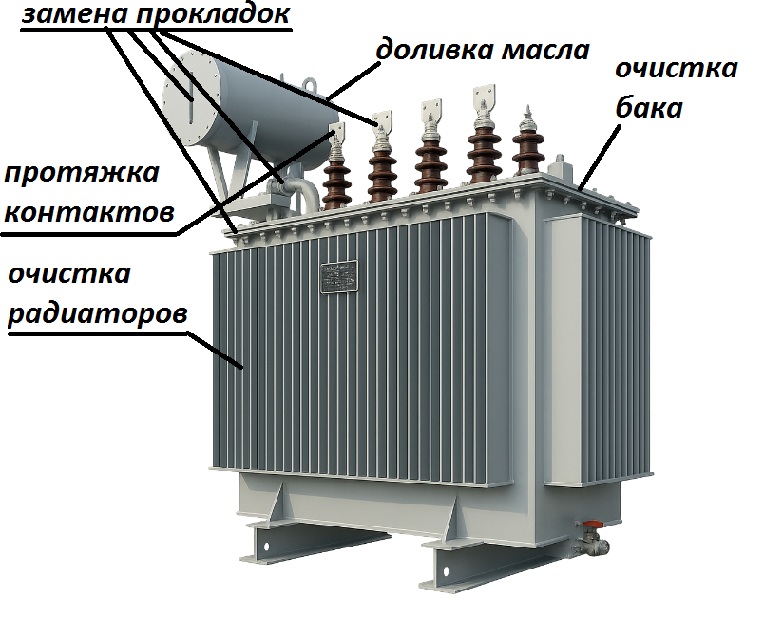

Виды работ

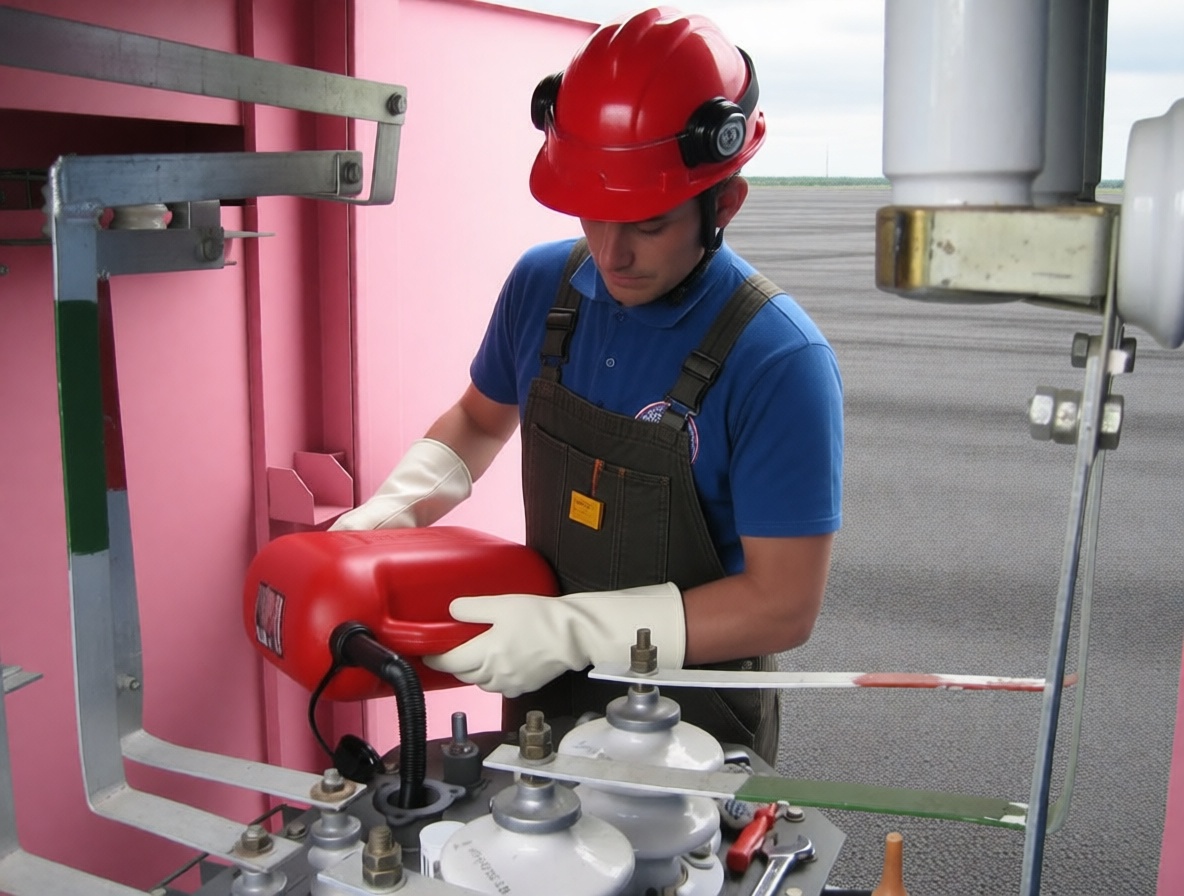

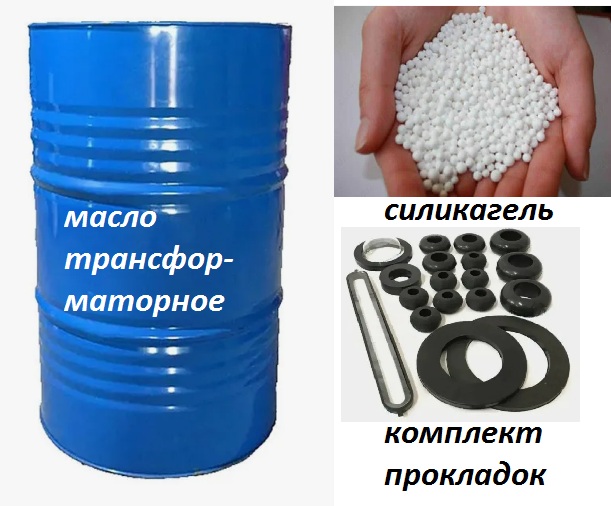

• Доливка масла — восполнение уровня масла до нормы. Масло должно соответствовать типу залитого в трансформатор.
• Фильтрация масла — очистка масла от механических примесей и влаги (при необходимости).
• Замена силикагеля — замена осушителя воздуха в расширителе или в отдельном осушителе.
• Замена прокладок — замена уплотнителей на вводах, люках, кранах, фланцах.

Нормы качества трансформаторного масла

Параметр	Норма для трансформаторов до 35 кВ	Норма для трансформаторов 110 кВ и выше
Пробивное напряжение, кВ, не менее	30	40
Кислотное число, мг КОН/г, не более	0,1	0,05
Содержание воды, г/т, не более	25	15
Температура вспышки, °C, не ниже	135	135
Тангенс угла диэлектрических потерь при 70°C, %, не более	2,0	1,0

Что вы получите?

• Акт выполненных работ — официальный документ
• Протокол контроля параметров масла (до и после)
• Фотоотчёт о выполненных работах
• Рекомендации по дальнейшей эксплуатации

Нормативные требования (ПТЭЭП)

• ПТЭЭП, п.2.2.21 — обслуживание трансформаторов
• ПТЭЭП, п.2.2.22 — контроль качества масла
• ПТЭЭП, п.2.2.23 — нормы уровня масла
