Восстановление маркировки фаз ошиновки,
надписей, знаков опасности
Профессиональное нанесение цветовой маркировки на шины и кабели, восстановление предупреждающих знаков и плакатов безопасности на трансформаторных подстанциях.

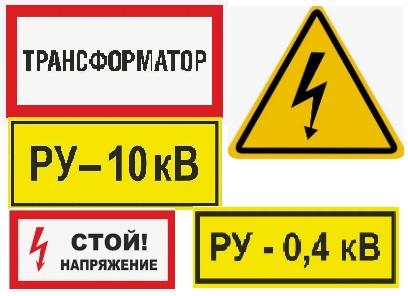

Материалы для маркировки
Для маркировки мы используем качественные материалы: термоусадочные трубки, маркировочные ленты, самоклеящиеся знаки, краску-аэрозоль, пластиковые бирки.
- Термоусадочные трубки (цветная маркировка фаз)
- Маркировочные ленты и бирки
- Самоклеящиеся знаки электробезопасности
- Краска-аэрозоль для шин (жёлтая, зелёная, красная)
- Пластиковые бирки с гравировкой
Почему важна правильная маркировка?
Маркировка фаз ошиновки, надписи на оборудовании и знаки безопасности — обязательное требование ПУЭ и ПТЭЭП. Правильная маркировка позволяет:
- Безопасно выполнять переключения и ремонтные работы
- Исключить ошибочное включение оборудования
- Обеспечить быструю идентификацию фаз и оборудования
- Предупредить персонал о потенциальной опасности
- Соответствовать требованиям надзорных органов
Цветовая маркировка шин по ПУЭ
| Фаза / Проводник | Цвет маркировки | Буквенное обозначение |
|---|---|---|
| Фаза A | Жёлтый | L1 (A) |
| Фаза B | Зелёный | L2 (B) |
| Фаза C | Красный | L3 (C) |
| Нейтраль (N) | Синий | N |
| Защитный PE | Жёлто-зелёный | PE |
Знаки и плакаты безопасности
- Предупреждающие — «Осторожно! Электрическое напряжение», «Испытание. Опасно для жизни»
- Запрещающие — «Не включать! Работают люди», «Не влезай! Убьёт»
- Предписывающие — «Работать в каске», «Работать в диэлектрических перчатках»
- Указательные — «Заземлено», «Ввод», «Трансформатор 10/0,4 кВ»
Что маркируется?
- Ошиновка — шины РУ, ответвления, перемычки
- Кабели — маркировка на концах кабельных линий
- Трансформаторы — вводы ВН/НН, переключатели РПН
- Разъединители и выключатели — номера, назначение
- Двери и кожухи — знаки опасности, предупредительные надписи
- Заземляющие устройства — места присоединения
Что вы получите?
- Акт выполненных работ — официальный документ
- Фотоотчёт до и после маркировки
- Схему расположения знаков и маркировки
- Соответствие требованиям ПУЭ и ПТЭЭП
Нормативные требования
- ПУЭ, п.1.1.29-1.1.30 — цветовая маркировка шин
- ПУЭ, п.1.1.32 — маркировка заземляющих проводников
- ПТЭЭП, п.2.2.23 — маркировка трансформаторов
- ГОСТ Р 12.4.026-2015 — знаки безопасности
Важная информация
ПУЭ п.1.1.29-1.1.32
ПТЭЭП п.2.2.23
ГОСТ Р 12.4.026-2015

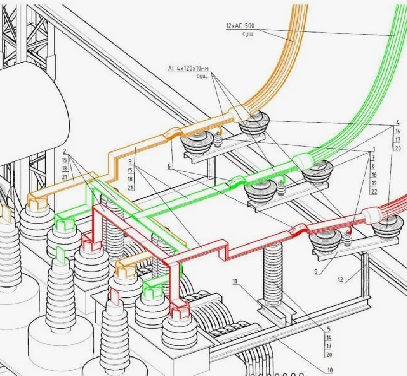

Схема маркировки ошиновки ТП
Цветовая маркировка шин трансформаторной подстанции согласно ПУЭ: фаза A — жёлтый, фаза B — зелёный, фаза C — красный, нейтраль — синий, заземление — жёлто-зелёный
Как мы восстанавливаем маркировку и знаки
Осмотр
Выявление отсутствующей или повреждённой маркировки, знаков
Подготовка
Очистка поверхности, обезжиривание
Нанесение маркировки
Термоусадочные трубки, знаки, краска, бирки
Контроль
Проверка соответствия ПУЭ, фотофиксация, акт
